СБГ-3

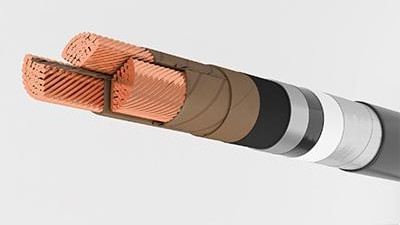

Элементы конструкции:
- Медная токопроводящая жила:
- однопроволочная сечением 25 – 50 мм2 – «ож»,
- многопроволочная сечением 25 – 800 мм2;
- Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом; маркировка жил:
- цифровая: 1, 2, 3, 4,
- цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
- Заполнение из бумажных жгутов;
- Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
- Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
- Свинцовая оболочка;
- Подушка из битума и крепированной бумаги;
- Броня из стальных лент.
Область применения:
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.
Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации:
- в воздухе при наличии опасности механических повреждений в ходе эксплуатации;
- во взрывоопасных зонах В-I, В-Iа, В-Iг и В-II при отсутствии опасности механических повреждений в ходе эксплуатации;
- во взрывоопасных зонах В-Iб и В-IIа при наличии опасности механических повреждений в ходе эксплуатации.
Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦСБГ) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.
Срок службы кабелей - не менее 30 лет.
Сечение жил, мм2 | Строительная длина, м |
до 70 | 300-450 |
95 и 120 | 250-400 |
150 и более | 200-350 |
