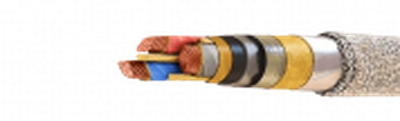

ЦСПЛ-6

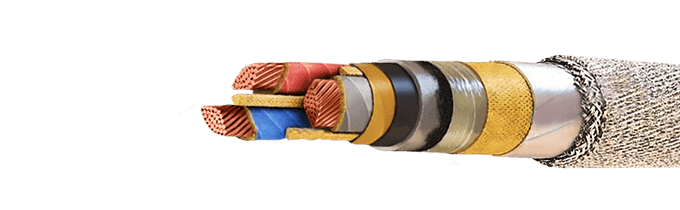

Элементы конструкции:

1. Медная токопроводящая жила:

• однопроволочная сечением 25-50 мм² – «ож»,
• многопроволочная  сечением 25-240 мм²;

2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом; маркировка жил:

• цифровая: 1, 2, 3, 4,
• цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;

3. Заполнение из бумажных жгутов;
4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
6. Свинцовая оболочка;
7. Подушка из битума, пленки ПВХ, крепированной бумаги и кабельной пряжи;
8. Броня из стальных оцинкованных проволок;
9. Наружный покров из волокнистых материалов.

Область применения:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для прокладки в земле (траншеях) с низкой и средней коррозионной активностью на трассах с наличием или отсутствием блуждающих токов, если в процессе эксплуатации подвергаются значительным растягивающим усилиям. Кабели применяются для прокладки в шахтах, если в процессе эксплуатации кабели подвергаются значительным растягивающим усилиям (насыпные, болотистые, пучинистые и многолетнемерзлые грунты, вертикальные участки трасс). Кабели с нестекающим изоляционным пропиточным составом (ЦСПл) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней. Могут прокладываться в шахтах.

Срок службы кабелей - не менее 30 лет.
